الاختلافات الرئيسية والتطبيقات في مجال التشغيل الآلي

إذا سألت ثلاثة فنيي تشغيل آلات عن الفرق بين القوالب والتجهيزات، فمن المرجح أن تحصل على ثلاث إجابات مختلفة. إنه أحد تلك الأمور التي يختلط فيها الأمر باستمرار، خاصةً من قبل أي شخص لا يقف فعليًا أمام الآلة.

لكن عند التخطيط لعملية الإنتاج، يصبح هذا التمييز بالغ الأهمية. فطريقة تثبيت القطعة تُغير كل شيء: المحاذاة، والتكرار، وسرعة تحميل القطعة التالية. بالنسبة لنموذج أولي لمرة واحدة، لا يُعدّ الأمر بالغ الأهمية. أما بالنسبة لإنتاج ألف قطعة؟ فهو كل شيء.

يكمن الفرق الرئيسي بين أداة التثبيت والتركيب في عمليات التشغيل الآلي في كيفية تحكمهما بالأداة وتثبيت قطعة العمل. تُوجّه أداة التثبيت أداة القطع لتحديد موضع الثقوب بدقة، بينما يقتصر دور التركيب على تثبيت القطعة في مكانها لعمليات التحكم الرقمي الحاسوبي أو العمليات الآلية. يُلخّص هذا الجدول الفروقات الرئيسية بإيجاز.

صُممت أدوات التثبيت والتركيبات للقضاء على أي تباين في تحديد الموضع. لا ينبغي للمشغلين تحديد موضع كل قطعة عمل يدويًا. يجب أن يحدد الإعداد نفسه بدقة مكان القطعة وكيفية اصطدام الأداة بها. بمجرد ضبط ذلك، تُكرر الآلة العملية تلقائيًا دون أي تدخل منك.

لا تزال العديد من المتاجر تصنع تجهيزاتها بنفسها من الصفر، على الرغم من أن هذا النهج أصبح أقل شيوعًا. يتجه معظم العمل الإنتاجي نحو شركاء متخصصين يمتلكون بالفعل التجهيزات اللازمة. تقوم الشركات أساسًا بدمجالتصنيع باستخدام الحاسوب (CNC)بفضل تصميم التركيب، يمكنك الانتقال مباشرة من ملف CAD إلى جزء نهائي دون إضاعة ثلاثة أسابيع فقط لبناء الأدوات.

ما هي أدوات التثبيت والتركيب؟

قبل الخوض في التطبيقات، من المفيد فهم ماهية أدوات التثبيت والتركيب. فما هي أدوات التثبيت والتركيب؟

يقوم جهاز التثبيت بوضع قطعة العمل وتوجيه أداة القطع.

تقوم أداة التثبيت بتثبيت قطعة العمل وتحديد موقعها بينما تتحكم آلة القطع في مسار القطع.

هذا هو الفرق الجوهري.

تُستخدم أدوات التثبيت عادةً في عمليات الحفر، حيث تتحكم جلبات التوجيه بدقة في موضع دخول المثقاب في القطعة. أما أدوات التثبيت فهي أكثر شيوعًا في عمليات التصنيع باستخدام الحاسوب (CNC)، حيث يحدد البرنامج حركة الأداة، بينما تحافظ أداة التثبيت ببساطة على صلابة القطعة وموضعها الصحيح.

ما هي استخدامات أدوات التثبيت والتركيب في التصنيع؟

معظم مشاكل التشغيل الآلي تعود إلى عدم الاتساق. قد تتمكن من محاذاة قطعة واحدة بشكل صحيح يدويًا، ولكن تكرار ذلك بنفس الطريقة خمسين أو مئة مرة هو ما يؤدي إلى انحراف الأمور.

تُزيل القوالب والتركيبات هذا التخمين.

بعد تصميم نظام تثبيت قطعة العمل في آلة CNC، يقوم المشغل بتحميل القطعة في موقع محدد وتشغيل العملية. ويضمن النظام نفسه ثبات الموضع.

سترى استخدامها في عمليات مثل:

● حفر أنماط ثقوب متكررة

● طحن نفس الشكل الهندسي عبر دفعات من الأجزاء

● تثبيت الأجزاء الملولبة

● تجهيزات الفحص التي يجب أن توضع فيها الأجزاء في وضعية محددة

في بيئات الإنتاج، يوفر هذا الوقت، ولكن الأهم من ذلك أنه يحافظ على إمكانية التنبؤ بالعملية.

مزايا استخدام القوالب والتجهيزات في عمليات التشغيل الآلي

من خلال معرفة الفرق بين القوالب والتجهيزات، يصبح التحكم في عمليات التشغيل الآلي أسهل بكثير.

تتضمن بعض المزايا العملية ما يلي:

● تحديد موقع القطعة بشكل ثابت لتحسين دقة التشغيل الآلي

● قابلية تكرار موثوقة عبر عمليات الإنتاج

● تحميل وتفريغ أسرع أثناء الإنتاج على دفعات

● تقليل الحاجة إلى المحاذاة اليدوية للمشغل

● ظروف قطع أكثر استقرارًا أثناء التشغيل الآلي

● تُستخدم في عمليات الحفر والطحن والفحص الدقيقة، وفي تثبيت قطع العمل في الإنتاج الضخم.

إنها ليست الجزء الأكثر إثارة في عملية التصنيع، لكنها تحدد بهدوء مدى سلاسة سير العمل فعلياً.

الاختيار بين قالب التثبيت والتركيب في الإنتاج

في عالم مثالي، يكون الاختيار سهلاً. أما في ورشة عمل حقيقية، فيعتمد الاختيار على الآلات وحجم العمل. لا ينبغي أن تسأل "ما هو التعريف النظري؟" بل ينبغي أن تسأل "ما الذي يُسرّع إنجاز هذه المهمة؟"

متى يكون للرقصة معنى؟

تعتبر القوالب هي الخيار الأمثل عندما تكون دقة الثقوب والتكرار من الأولويات، خاصة عند استخدام المعدات اليدوية.

إذا كنت تقوم بحفر مئة لوحة بنفس نمط الثقوب، فلن ترغب في أن يقوم عامل بتحديد كل ثقب يدويًا. يُحلّ هذا الأمر باستخدام أداة تثبيت تُجبر المثقاب على المرور عبر جلبة صلبة. استخدمها عندما:

● أنت تقوم بتشغيل دفعات كبيرة من أنماط الثقوب المتطابقة.

● تعتبر مكابس الحفر اليدوية هي نقطة الاختناق الرئيسية لديك.

● عليك إزالة عامل "الانحراف" من المعادلة.

عندما يفوز فريق في مباراة محددة

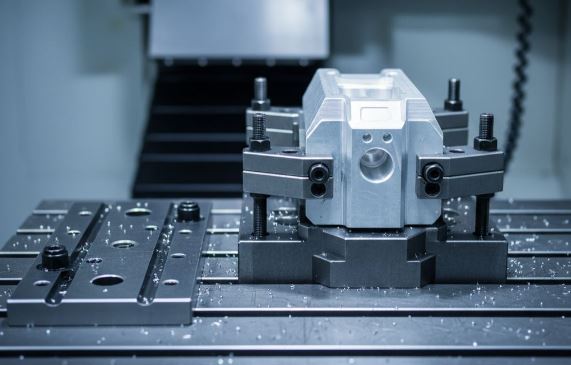

تُعدّ أدوات التثبيت أساسية في عالم التصنيع باستخدام الحاسوب (CNC). فبمجرد برمجة مسار أداة CNC في مركز التصنيع، لن تحتاج إلى دليل مادي. فالآلة تعرف مسبقًا وجهتها، وكل ما تحتاجه هو تثبيت القطعة في مكانها.

وهنا يأتي دور الجهاز. لقد صُمم خصيصاً لـ:

● الطحن متعدد المحاور، حيث يكون التثبيت القوي أمراً لا بد منه.

● دورات عالية السرعة حيث تحتاج إلى تبديل الأجزاء في ثوانٍ.

● عمليات إعداد آلية حيث تتولى الآلة جزء "التوجيه".

المنطقة الرمادية: السيارات الهجينة وعصر التحكم الرقمي بالحاسوب

كان الخط الفاصل بين هذين الأمرين واضحاً في السابق. أما اليوم، فهو غير واضح تماماً.

ستجد أدوات "هجينة" تُستخدم لتحديد موضع القطعة كأداة تثبيت، ولكنها مزودة بلوحة تثبيت لعملية يدوية محددة. بالإضافة إلى ذلك، قللت أنظمة التحكم الرقمي الحاسوبي الحديثة من الحاجة إلى أدوات التثبيت التقليدية في العديد من عمليات التشغيل الآلي. إذا كان تحديد موضع الماكينة دقيقًا للغاية، فإن جزء "التوجيه" الخاص بأداة التثبيت يكون مُدمجًا بالفعل في البرنامج.
