الدقة في الحركة: فن وعلم تصنيع التروس باستخدام الحاسب الآلي

التروس هي الأبطال المجهولون في عالم الميكانيكا. من آلية الساعة اليدوية المعقدة إلى نظام الدفع القوي لتوربينات الرياح، هذه التروس مصممة بدقة المكونات المسننة تُعدّ هذه العناصر أساسية لنقل الحركة والقوة. وقد دفع الطلب على تروس أقوى وأكثر هدوءًا وكفاءةً وأسرع إنتاجًا التصنيعَ بعيدًا عن الطرق التقليدية نحو عملية ثورية: تصنيع التروس باستخدام التحكم الرقمي بالحاسوب (CNC).

تمثل هذه التكنولوجيا قمة التصنيع الدقيق، حيث تجمع بين البرمجيات المتقدمة والآلات المتطورة والخبرة الهندسية لإنشاء تروس ذات جودة استثنائية.

ما هي عملية تصنيع التروس CNC؟

تشغيل التروس باستخدام الحاسب الآلي (CNC) هو عملية تصنيع طرحية، حيث يُحدد برنامج حاسوبي مُبرمج مسبقًا حركة أدوات وآلات المصنع. ويشمل التحكم الآلي في أدوات التشغيل، مثل: المطاحن والمخرطات، وخاصة آلات قطع التروس المخصصة مثل آلات قطع التروس وآلات تشكيل الأسنان، لإنتاج أسنان التروس بدقة تصل إلى مستوى الميكرون.

تبدأ العملية بقطعة خام صلبة من مادة، عادةً ما تكون من الفولاذ أو الألومنيوم أو النحاس أو البلاستيك. تُركّب هذه القطعة الخام على آلة CNC، التي تستخدم أدوات القطع لإزالة المواد تدريجيًا، ونحت الشكل الهندسي الدقيق لأسنان التروس وفقًا لمخطط رقمي (نموذج CAD).

عمليات تصنيع التروس الرئيسية باستخدام الحاسب الآلي

يتم استخدام العديد من عمليات CNC المتخصصة لإنشاء أنواع مختلفة من التروس:

١. تشكيل تروس CNC: تُعد هذه الطريقة الأكثر شيوعًا لإنتاج التروس الحلزونية والسنونية. تدور أداة القطع، المعروفة باسم "الهوبس"، وهي أداة أسطوانية ذات أسنان قطع حلزونية، بالتزامن مع قطعة الترس الخام. تقطع أسنان الهوبس تدريجيًا قطعة الترس الخام، مما يُعطي شكل سن الترس. تتحكم CNC في معدل التغذية وسرعات الدوران والتزامن بدقة متناهية.

٢. طحن التروس باستخدام الحاسب الآلي: باستخدام قاطع دوار متعدد الأسنان، يمكن لهذه العملية إنتاج مجموعة واسعة من التروس، بما في ذلك التروس المخروطية والمقاطع المخصصة. على الرغم من أنها ليست دائمًا بنفس سرعة الطحن بالخراطة عند استخدام كميات كبيرة، الطحن باستخدام الحاسب الآلي يوفر مرونة هائلة للنماذج الأولية، أو التروس الكبيرة، أو التروس ذات أشكال الأسنان الفريدة.

٣. تشكيل التروس باستخدام الحاسب الآلي: تستخدم هذه العملية أداة قطع ترددية تشبه الترس. يدور القاطع والقطعة الخام معًا في حركة تشابكية، مما يُحدث "حلاقة" لشكل السن على القطعة الخام. هذه العملية ممتازة لإنشاء تروس داخلية وتروس قريبة جدًا من الأكتاف أو أي عوائق أخرى.

4. طحن التروس باستخدام الحاسب الآليلتحقيق أعلى مستويات الدقة وتشطيب الأسطح، يُستخدم طحن التروس كعملية تشطيب. تُستخدم عجلة طحن لإزالة كميات ضئيلة من المواد من ترس مقطوع مسبقًا. تُصلّب هذه العملية التروس، وتزيل تشوهات المعالجة الحرارية، وتحقق أسطح تشغيل هادئة وأكثر كفاءة. وهي ضرورية لتطبيقات الطيران والسيارات وغيرها من التطبيقات عالية الأداء.

5. حلاقة وصقل التروس باستخدام الحاسب الآلي: وهي عمليات تشطيب تستخدم لتحسين تشطيب السطح وتصحيح الانحرافات الطفيفة في هندسة الأسنان بعد المعالجة الحرارية، مما يقلل الضوضاء بشكل أكبر ويزيد من طول العمر.

المزايا التي لا مثيل لها لتصنيع التروس باستخدام الحاسب الآلي

لقد أدى التحول إلى التحكم الرقمي بالكمبيوتر إلى تحويل تصنيع التروس، مما يوفر فوائد لا يمكن للطرق التقليدية أن تضاهيها:

دقة وإتقان فائقان: تُجنّب ماكينات التحكم الرقمي (CNC) الأخطاء البشرية، وتُنتج تروسًا بتفاوتات في حدود الميكرومتر. وهذا يضمن تداخلًا مثاليًا، وتوزيعًا مثاليًا للأحمال، وتشغيلًا سلسًا.

· اتساق وإمكانية تكرار فائقة: بمجرد التحقق من البرنامج، يمكن لآلة CNC إنتاج آلاف التروس المتطابقة، دفعة بعد دفعة، مما يضمن جودة ثابتة طوال عملية الإنتاج.

· الهندسة المعقدة أصبحت بسيطة: يمكن لبرامج CNC التعامل بسهولة مع ملفات تعريف الأسنان المعقدة، بما في ذلك الأسنان غير المتماثلة، والزوايا المعدلة، والتصميمات المخصصة التي قد يكون من الصعب للغاية أو المستحيل إنشاؤها يدويًا.

· زيادة الكفاءة والإنتاجية: تسمح أتمتة التحكم الرقمي بالتصنيع بدون مراقبة (عملية غير مراقبة)، مما يقلل بشكل كبير من وقت الإنتاج وتكاليف العمالة لكل وحدة.

· المرونة و النمذجة السريعةتغيير تصميم الترس بسيطٌ للغاية، إذ يكفي تعديل ملف CAD وإنشاء مسار أداة جديد. يتيح ذلك تكرارات سريعة وإنشاء نماذج أولية اقتصادية دون الحاجة إلى أدوات مخصصة.

التطبيقات: حيث تكون التروس الدقيقة بالغة الأهمية

تتواجد التروس المصنعة باستخدام الحاسب الآلي في كل الصناعات تقريبًا التي تتطلب الموثوقية والأداء:

· السيارات: ناقل الحركة، والتفاضلات، وأنظمة التوجيه، ومكونات المحرك.

· الفضاء والدفاع: أنظمة التشغيل، وناقلات الحركة في المروحيات، ومشغلات المحركات حيث لا يكون الفشل خيارًا.

· الآلات الصناعية: الروبوتات، وأنظمة النقل، وأدوات الآلات الثقيلة، ومعدات التعبئة والتغليف.

· الطاقة المتجددة: علب التروس الضخمة في توربينات الرياح التي تقوم بتحويل سرعة الدوار البطيئة إلى دوران مولد عالي السرعة.

· الأجهزة الطبية: المعدات الدقيقة مثل الروبوتات الجراحية وأنظمة التصوير (أجهزة التصوير المقطعي المحوسب والتصوير بالرنين المغناطيسي).

مستقبل تصنيع التروس باستخدام الحاسب الآلي

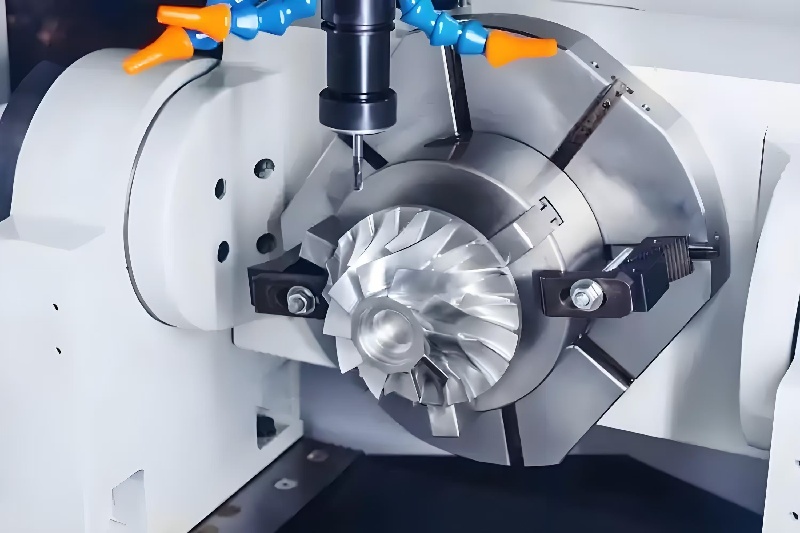

يستمر التطور مع اتجاهات مثل التصنيع متعدد المحاور، الذي يسمح بإكمال تروس معقدة في إعداد واحد، والأتمتة المتكاملة مع الروبوتات للتحميل والتفريغ. كما يبرز التصنيع الإضافي (الطباعة ثلاثية الأبعاد) لإنشاء قطع تروس شبه شبكية الشكل، والتي تُنجز بعد ذلك باستخدام تصنيع باستخدام الحاسب الآليمما يقلل من هدر المواد. علاوة على ذلك، يُمكّن اعتماد الذكاء الاصطناعي وإنترنت الأشياء من الصيانة التنبؤية، والمراقبة الفورية، وتحسين عمليات التصنيع ذاتيًا لتحقيق كفاءة أعلى.

خاتمة

إن تصنيع التروس باستخدام الحاسب الآلي (CNC) ليس مجرد عملية تصنيع؛ بل هو ركيزة هندسة الدقة الحديثة. فمن خلال دمج التصميم الرقمي مع القطع الآلي عالي الدقة، يُمكّن هذا من إنتاج تروس متطورة وموثوقة وفعالة تُغذي عالمنا. ومع استمرار تقدم التكنولوجيا، ستبقى تقنية الحاسب الآلي (CNC) في الطليعة، دافعةً للابتكار في تصميم وإنتاج التروس لسنوات قادمة.
