شرح نتوءات التشغيل: الأسباب والأنواع وطرق الإزالة

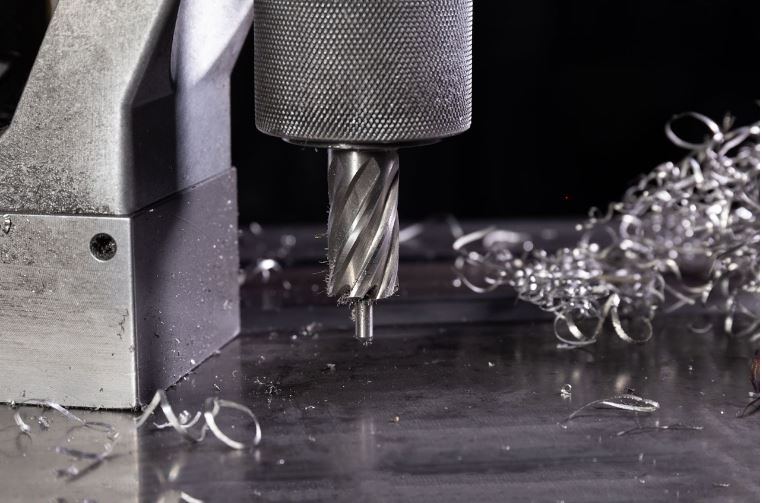

نتوءات التصنيع باستخدام الحاسب الآلي

إذا مررت يدك على قطعة قماش جديدة من قبل جزء آلي وشعرتَ بحافة حادة تُلامس جلدك، فقد صادفتَ عدوًا: النتوءات. للوهلة الأولى، قد تبدو عيبًا صغيرًا، لكن في التصنيع، النتوءات أكثر من مجرد إزعاج جمالي. يمكنها أن تُقلل من وقت التجميع، وترفع التكاليف، وفي أسوأ الأحوال، تُشكل مخاطر على سلامة أي شخص يتعامل مع القطعة.

إذن، ما هي النتوءات في الآلات؟ تخيلها كبقايا غير مرغوب فيها من عملية القطع، تلك الحواف الخشنة، أو الشظايا الرقيقة، أو النتوءات البارزة التي تظهر بعد قص المادة أو ثقبها أو طحنها. تُشكل هذه النتوءات مشكلةً للمهندسين والميكانيكيين على حدٍ سواء، لأن القطعة غير المُزالة منها النتوءات بشكل صحيح قد تُسبب تعطلًا في التجميع، أو تعطلًا تحت الضغط، أو حتى إصابةً للفني.

هذا هو بالضبط سبب أهمية التحكم في نتوءات القطع في الأعمال الدقيقة. لقد رأينا كيف يمكن للمشاريع الحساسة للنتوءات أن تُسهم في نجاح أو فشل عمليات الإنتاج، ولذلك نُركز على جودة الحواف بنفس قدر تركيزنا على التفاوتات. وبما أن أسعارنا لآلات تصنيع النحاس والفولاذ والألمنيوم تبدأ من دولار واحد فقط للقطعة، يُمكن حتى للمتاجر الصغيرة الاستعانة بمصادر خارجية للأعمال المعقدة والحصول على قطع دقيقة وآمنة في التعامل.

ما هو Burr في التصنيع؟

(العلم المباشر)

في مجال التصنيع، النتوء هو ذلك الجزء الزائد غير المرغوب فيه من المادة الذي يبقى ملتصقًا بالقطعة بعد عملية القطع. من الناحية الفنية، يتشكل عندما تدفع الأداة المادة أو تمزقها بدلًا من تقطيعها بدقة. ما تحصل عليه هو حافة مرتفعة، أو رفرف رفيع، أو شفة صغيرة مسننة لم تكن جزءًا من نموذج CAD الخاص بك، ولكنها الآن موجودة، ويجب معالجتها.

عادةً ما تلاحظ نتوءات الطحن حول الأماكن المعتادة: على طول الحواف الحادة، داخل الثقوب المحفورة، في نهايات الشقوق، أو حتى حول الخيوط. باختصار، أي مكان تخرج منه الأداة يُعدّ بيئة مثالية لتكوين النتوءات. بعضها بالكاد يُلاحَظ، بينما قد يكون بعضها الآخر حادًا بما يكفي لشقّ قفاز أو إفساد تركيبه.

وهنا يكمن الجزء الأسوأ: النتوءات ليست مجرد إزعاج على مستوى السطح، بل قد تُفسد دقة الأبعاد وجودة السطح، ولذلك يُعدّ إزالة النتوءات خطوةً أساسيةً في أغلب الأحيان في الأعمال الدقيقة.

أنواع نتوءات التشغيل

تختلف أشكال النتوءات، ومعرفة نوعها تساعد في تحديد طريقة الإزالة المناسبة. إليك شرحًا موجزًا ​​لأكثر نتوءات التشغيل شيوعًا التي قد تواجهها:

لكلٍّ منها عامل إزعاجه الخاص. قد تُفسد شفرة بواسون الصغيرة سطح العمل، بينما قد تُسبب شفرة دوارة سميكة تعطلًا في التجميع أو جرحًا في يدك.

لماذا تعد نتوءات التصنيع مهمة

(إنتك أوبن)

من المغري الاعتقاد بأن النتوءات مجرد أداة تجميلية، لكنها قد تسبب مشاكل تتجاوز المظهر بكثير. إليك أهميتها:

في الصناعات عالية المخاطر، يكفي انزلاق واحد. قد يتسبب انزلاق قطعة واحدة في رفض قطعة. التطبيقات الفضائية أو الطبيةحيث تكون هوامش الأمان ضئيلة للغاية. وحتى خارج هذه المجالات، لا يرغب أي عميل في قطعة "مكتملة" تبدو غير مكتملة.

طرق إزالة النتوءات

تعتمد طريقة إزالة النتوءات في ماكينات التحكم الرقمي على هندسة القطعة، والمادة، ومدى نظافة التشطيب المطلوب. إليك لمحة سريعة عن الطرق الرئيسية:

إزالة النتوءات يدويًا

الطريقة التقليدية: مبارد يدوية، أو مكشطة، أو ورق صنفرة، أو فرش سلكية. رخيصة ومرنة، لكنها بطيئة، وليست ثابتة في دورات الإنتاج.

الطرق الميكانيكية

تقنيات مثل اهتزازات اهتزازية عجلات الطحن شائعة في الورش التي تحتاج إلى تشطيب دفعات من القطع الصغيرة. جيدة لتنعيم الحواف، لكنها ليست دقيقة دائمًا.

إزالة النتوءات الحرارية

يُطلق عليه أيضًا "إزالة النتوءات المتفجرة". تُوضع الأجزاء في حجرة مغلقة، ويُشعل مزيج غازي، وتُحرق النتوءات حرفيًا. تُناسب هذه الطريقة النتوءات الداخلية في الأماكن الصعبة، ولكنها ليست الطريقة الأسهل لجميع المواد.

إزالة النتوءات الكهروكيميائية

تستخدم هذه الطريقة محلولاً كهربائياً وتياراً كهربائياً لإذابة النتوءات في الأماكن الضيقة، مثل الثقوب المحفورة عرضياً أو المكونات الهيدروليكية. دقيقة، ولكنها تتطلب إعداداً دقيقاً.

إزالة النتوءات تلقائيًا باستخدام آلات إزالة النتوءات

هذا هو المجال الذي تتجه إليه المتاجر الحديثة. تستخدم آلة النتوءات فرشًا كاشطة، أو رؤوسًا دوارة، أو أدوات مدمجة بتقنية التحكم الرقمي بالحاسوب (CNC) لإزالة النتوءات تلقائيًا. والنتيجة: سرعة في الإنتاج، وتعب أقل للمشغل، وتشطيب أكثر تناسقًا.

آلات إزالة النتوءات: الكفاءة في المتاجر الحديثة

عندما يتحدث الناس اليوم عن كفاءة الورش، غالبًا ما يخطر على بالهم استخدام آلات إزالة النتوءات. تجمع هذه الأنظمة بين رؤوس كاشطة وأدوات دوارة، أو حتى ملحقات CNC، لتحويل عملية إزالة النتوءات من عنق الزجاجة إلى خطوة سلسة في سير العمل.

الفوائد في لمحة: أوقات دورة أسرع، وجودة قابلة للتكرار، وساعات عمل أقل يقضيها المشغل منحنياً على ملزمة مع ملف.

لقد دمجنا تقنية إزالة النتوءات المتقدمة مباشرةً في سير عملنا. هذا يعني أنه عند إرسالكم أعمالًا حساسة للنتوءات، لن تحصلوا فقط على تحمّلات دقيقة، بل ستحصلون أيضًا على قطع جاهزة للتجميع مباشرةً من العلبة. ومع خدمات تبدأ من دولار واحد فقط للقطعة، فمن البديهي أن تتركوا الآلات (وفريقنا) تقوم بالعمل الشاق.

منع النتوءات في التصنيع

من الأسهل والأرخص دائمًا منع تكوّن النتوءات من إضاعة ساعات طويلة في إزالتها لاحقًا. إليك بعض أفضل الممارسات في الورشة:

• حسّن هندسة الأداة، وطريقة التغذية، والسرعات ← قواطع حادة بزاوية ميل مناسبة تُمكّن من التقطيع بدقة بدلاً من تلطيخ المادة. عادةً ما يؤدي التشغيل البطيء جدًا أو السطحي جدًا إلى تآكل حواف القطع.
• → إذا اهتزّ أي جزء أو تحرك ولو قليلاً، فستلاحظ نتوءات صغيرة عند نقاط الخروج. ثبّته بإحكام وحافظ على ثباته.
• → تساعد الأدوات المطلية بـ TiN مع سائل القطع المناسب على تقليل الالتصاق ولحام الرقائق، وكلاهما يسبب حوافًا سيئة.
• → يمكن أن يؤدي وضع الحواف، والمسافة المناسبة بين الفتحات، وتجنب الميزات الرقيقة غير المدعومة إلى تقليل المناطق المعرضة للنتوءات بشكل كبير.

خاتمة

قد تبدو نتوءات الطحن عيوبًا بسيطة، لكنها تتراكم وتُسبب مشاكل حقيقية، وتكاليف تشطيب إضافية، ومشاكل في تحملها، ومخاطر على السلامة، وأحيانًا رفضًا كاملًا للقطعة. لا يقتصر الحل على إزالة النتوءات بعد ذلك؛ بل يكمن في معرفة متى يجب منع النتوءات من مصدرها، ومتى يجب استخدام آلة النتوءات المناسبة لتنظيفها.

نغطي كلا الجانبين: تصنيع دقيق يقلل من تكوّن النتوءات، وإزالة النتوءات تلقائيًا لمعالجة الباقي. والنتيجة قطع جاهزة للإنتاج، وأكثر أمانًا وموثوقية. وخدماتنا تبدأ من 1 دولار لكل مكون، الاستعانة بمصادر خارجية للمهام الحساسة لم تكن أبدًا بهذه السهولة
